擺線針輪減速機運轉的基本原理和特性（常州減速機廠家直銷電話：13813676517  何經理）（微信同步）

   XWD/BWD擺線針輪減速器在國民工業生產中有著舉足輕重的地位，該產品有一個獨特的運作模式，以延長其使用壽命，能使用戶降低生產成本，為了重視開發一種更精心維護和保養計劃的綜合使用成本，貫徹落實到位，使故障應急準備，同時能夠準確的處理這些問題。日常的維護擺線針輪減速器充分發揮優勢，提高工作效率。

        擺線針輪減速器是一種新型的傳動裝置，其基本工作原理是基于行星傳動擺線嚙合理論工作。擺線針輪減速器的主要部件包括輸入裝置，減速裝置，輸出裝置，電機端為輸入端，輸出端為連接減速設備一端。

擺線針輪減速機：

1、首先，擺線針輪減速機適用于24小時連續工作制，并允許正反向運轉。
2、單級擺線針輪減速機的輸出軸轉向與輸入軸轉向相反，雙級擺線針輪減速機的輸出軸轉向與輸入軸轉向相同。
3、注意擺線針輪減速機自身是無自鎖功能的，如需要鎖止則選配電磁制動電機以解決該問題。
4、再就是擺線針輪減速機的輸出軸不能承受軸向力，徑向力過大則會導致軸彎曲，甚至造成斷軸事故。
5、該款減速器不能過載，在可能出現過載現象的使用場合，應安裝過載保護裝置，以防止損害齒輪箱。
6、安裝基礎要牢固結實，不得有浮土，否則齒輪箱會導致震動，無法正常運行，腳板式臥裝擺線針輪減速機要安裝在沒有振動、十分堅固的水平基礎上，在必須進行傾斜安裝的使用場合，減速機軸心線的傾斜度不得大于±15°。
7、法蘭式立裝擺線針輪減速機在安裝時，輸出軸垂直向下，也可以水平安裝，如需要輸出軸朝上安裝，訂貨時需要特別說明，因為安裝方式不同，裝配時工藝也不一樣的。
8、特殊安裝形式，需要特別提出，如需要采用除腳板式臥裝和法蘭式立裝以外的其他特殊安裝形式，必須采取相應的潤滑和密封措施來保證減速機潤滑充足和防止漏油。
9、采用油脂潤滑的擺線針輪減速機安裝角度可以任意形式安裝。

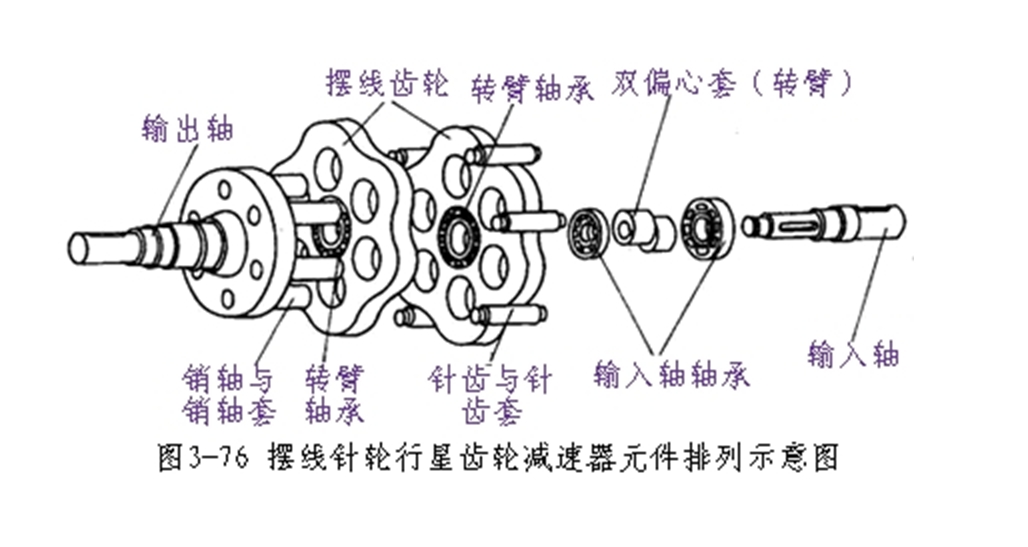

    通常在擺線針輪減速機的輸入軸上安裝有一個雙偏心套，在此基礎土又安裝有兩個滾柱軸承，者兩個軸承一般又叫做轉臂，這些裝置共同組成一個H機構，偏心套上轉臂軸承的滾道就是擺線輪之間的中間孔，通過擺線輪和針齒輪上的針齒相互嚙合形成齒差是一齒的內嚙合減速機構，有時為了有效降低摩擦阻力，會在一些速比較小的減速機的針齒上安裝針齒套。

   擺線針輪減速運動時，帶動偏心套筒運行時輸入軸，旋轉一周，由運動特征的擺線齒廓曲線的限制，對革命和平面運動的旋轉形成擺線運動。當輸入軸順時針旋轉一周時，偏心套將遵循一個星期的旋轉，然后可以從周圍的擺線輪的齒向相反的方向，從而達到減少的影響，然后通過W輸出機構，擺線齒輪并傳遞到輸出軸的低速旋轉運動輸出速度，減少了。從而使擺線針輪減速器得到需要的輸出轉速度！

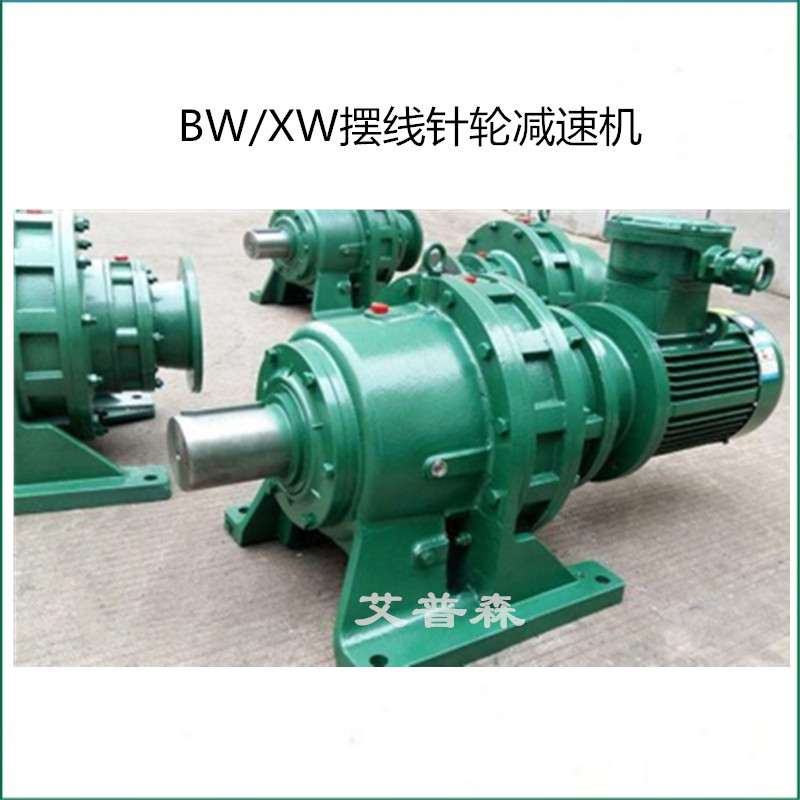

XWD/BWD擺線針輪減速機 圖
